CACHE MEMORY

1.1 Definisi Cache Memory

Memori utama yang digunakan sisterm komputer pada awalnya dirasakan masih lambat kerjanya dibandingkan dengan kinerja CPU, sehingga perlu dibuat sebuah memori yang dapat membantu kerja memori utama tersebut, sebagai perbandingan waktu akses memori cache lebih cepat 5-10 kali dibandingkan memori utama.

Gambar 1.1 : Gambar Posisi Cache Memory pada Sistem Memory

Gambar 1.2 : Gambar Sistem Interkoneksi yang terkait dengan Cache Memory

Cache memory adalah memori yang memiliki kecepatan sangat tinggi yang digunakan sebagai perantara antara RAM dan CPU. Memori ini mempunyai kecepatan yang lebih tinggi daripada RAM. Memori ini digunakan untuk menjembatani perbedaan kecepatan CPU yang sangat tinggi dengan kecepatan RAM yang jauh lebih rendah. Jika processor membutuhkan suatu data, pertama-tama ia akan mencarinya pada cache. Jika data ditemukan, processor akan langsung membacanya dengan delay yang sangat kecil. Tetapi jika data tidak ditemukan, processor akan mencarinya pada RAM.

Cache adalah memory berukuran kecil yang sifatnya temporary (sementara). Cache umumnya terbagi menjadi beberapa jenis, seperti L1 cache, L2 cache dan L3 cache. Walaupun ukuran filenya sangat kecil, namun keceptannya sangat tinggi. Dalam terminologi hardware, istilah ini biasanya merujuk pada memory berkecepatan tinggi yang menjembatani aliran data antara processor dengan memory utama (RAM) yang biasanya memiliki kecepatan jauh lebih rendah.

1.2. Fungsi dan Kegunaan Cache

Cache berfungsi sebagai tempat penyimpanan sementara untuk data atau instruksi yang diperlukan oleh processor. Secara gampangnya, cache berfungsi untuk mempercepat akses data pada komputer karena cache menyimpan data/informasi yang telah diakses oleh suatu buffer, sehingga meringankan kerja processor.

Dalam Internet sebuah proxy cache dapat mempercepat proses browsing dengan cara menyimpan data yang telah diakses di komputer yang berjarak dekat dengan komputer pengakses. Jika kemudian ada user yang mengakses data yang sama, proxy cache akan mengirim data tersebut dari cache-nya, bukan dari tempat yang lama diakses. Dengan mekanisme HTTP, data yang diberikan oleh proxy selalu data yang terbaru, karena proxy server akan selalu mencocok kan data yang ada di cache-nya dengan data yang ada di server luar.

1.3. Kecepatan Cache Memory

Transfer data dari L1 cache ke prosesor terjadi paling cepat dibandingkan L2 cache maupun L3 cache (bila ada). Kecepatannya mendekati kecepatan register. L1 cache ini dikunci pada kecepatan yang sama pada prosesor. Secara fisik L1 cache tidak bisa dilihat dengan mata telanjang. L1 cache adalah lokasi pertama yang diakses oleh prosesor ketika mencari pasokan data. Kapasitas simpan datanya paling kecil, antara puluhan hingga ribuan byte tergantung jenis prosesor. Pada beberapa jenis prosesor pentium kapasitasnya 16 KB yang terbagi menjadi dua bagian, yaitu 8 KB untuk menyimpan instruksi, dan 8 KB untuk menyimpan data.

Transfer data tercepat kedua setelah L1 cache adalah L2 cache. Prosesor dapat mengambil data dari cache L2 yang terintegrasi (on-chip) lebih cepat dari pada cache L2 yang tidak terintegrasi. Kapasitas simpan datanya lebih besar dibandingkan L1 cache, antara ratusan ribu byte hingga jutaan byte, ada yang 128 KB, 256 KB, 512 KB, 1 MB, 2 MB, bahkan 8 MB, tergantung jenis prosesornya. Kapasitas simpan data untuk L3 cache lebih besar lagi, bisa ratusan juta byte (ratusan mega byte).

1.4. Desain Cache pada Sistem Komputer

Pada rancangan prosesor modern dengan beberapa tingkat pipeline, upaya untuk mengisi penuh seluruh pipeline dengan instruksi dan data perlu dilakukan agar operasi sistem komputer secara keseluruhan efisien.

Perbedaan kecepatan operasi antara prosesor dan memori utama bisa menjadi kendala bagi dicapainya efisiensi kerja sistem komputer. Bila prosesor bekerja jauh lebih cepat daripada memori utama maka setiap kali prosesor mengambil instruksi atau data, diperlukan waktu tunggu yang cukup lama. Waktu tunggu tersebut akan lebih berarti bila digunakan untuk memproses data.

Kendala ini menyebabkan diperlukannya cache, yakni memori berkapasitas kecil tetapi berkecepatan tinggi, yang dipasang di antara prosesor dan memori utama. Instruksi dan data yang sering diakses oleh prosesor ditempatkan dalam cache sehingga dapat lebih cepat diakses oleh prosesor. Hanya bila data atau instruksi yang diperlukan tidak tersedia dalam cache barulah prosesor mencarinya dalam memori utama.

Cache umumnya menggunakan memori statik yang mahal harganya, sedangkan memori utama menggunakan memori dinamik yang jauh lebih murah. Sistem komputer akan bekerja sangat cepat apabila seluruh sistem memori utamanya menggunakan memori statik, tetapi akibatnya harga sistem komputer akan menjadi sangat mahal. Selain itu, karena hamburan panas pada memori statik lebih besar, sistem komputer yang menggunakan memori statik ini akan menghasilkan panas yang berlebihan.



1.5. Hirarki Sistem Memori

Pada sistem komputer terdapat berbagai jenis memori, yang berdasarkan kecepatan dan posisi relatifnya terhadap prosesor, bisa disusun secara hirarkis.

Gambar 1.3 : Gambar Hirarki Memori Komputer

Puncak hirarki sistem “memori” komputer adalah register yang berada dalam chip prosesor dan merupakan bagian integral dari prosesor itu sendiri. Isi register-register itu bisa dibaca dan ditulisi dalam satu siklus detak.

Level hirarki berikutnya adalah memori cache internal (on-chip). Kapasitas cache internal yang sering disebut sebagai cache level pertama ini umumnya sekitar 8 KB. Waktu yang diperlukan untuk mengakses data atau instruksi dalam cache internal ini sedikit lebih lama dibandingkan register, yakni beberapa siklus detak.

Prosesor-prosesor mutakhir dilengkapi dengan cache level kedua yang kapasitasnya lebih besar dan ditempatkan di luar chip. Prosesor P6 (Pentium Pro), misalnya, cache level pertamanya berkapasitas 8KB untuk data dan 8 KB untuk instruksi. Cache level keduanya berkapasitas 256 KB, yang merupakan keping terpisah tetapi dikemas menjadi satu dengan prosesornya. Selama program dieksekusi, sistem komputer secara terus menerus memindah-mindahkan data dan instruksi ke berbagai tingkat dalam hirarki sistem “memori”.

Data dipindahkan menuju ke puncak hirarki bila diakses oleh prosesor, dan dikembalikan lagi ke hirarki yang lebih rendah bila sudah tidak diperlukan lagi. Data-data tersebut ditransfer dalam satuan-satuan yang disebut “blok”; satu “blok” dalam cache disebut satu “baris”. Umumnya, data yang berada pada suatu level hirarki merupakan bagian dari data yang disimpan pada level di bawahnya.

Program komputer pada umumnya tidak mengakses memori secara acak. Besar kecenderungannya bahwa bila program mengakses suatu word maka dalam waktu dekat word tersebut akan diakses lagi. Hal ini dikenal sebagai prinsip lokalitas temporal. Juga besar kecenderungannya bahwa dalam waktu dekat word yang berada di dekat word yang baru diakses akan diakses juga.

Yang terakhir ini dikenal sebagai prinsip lokalitas spatial. Karena sifat lokalitas temporal, maka harus diperhatikan word yang telah ada dalam cache, dan karena sifat lokalitas spatial maka perlu diperhatikan kemungkinan memindahkan beberapa word yang berdekatan sekaligus.

1.6. Rasio (Kena) dan Waktu Akses

Kemungkinan bahwa suatu kata (word) berupa data/instruksi ditemukan dalam cache (disebut kena atau hit) sehingga prosesor tidak perlu mencarinya dalam memori utama, akan tergantung pada program, ukuran dan organisasi cache. Bila kata yang diperlukan tidak ada dalam cache (berarti luput atau miss), maka prosesor harus merujuknya ke memori utama. Rasio kena (h) didefinisikan sebagai perbandingan antara jumlah perujukan yang berhasil memperoleh kata dari cache dengan banyaknya perujukan yang dilakukan.

h = (jumlah perujukan yang berhasil) / ( jumlah perujukan)

Dalam studi tentang cache, pengukuran umumnya justru terhadap rasio luput (miss) yang besarnya adalah:

m = (1 – h)

Waktu akses rata-rata, dengan asumsi bahwa perujukan selalu dilakukan ke cache lebih dahulu sebelum ke memori utama, dapat dihitung sebagai berikut:

t a = t c + (1-h) t m

Keterangan :

ta         =          adalah waktu akses rata-rata,

tc         =          adalah waktu akses cache dan tm adalah waktu akses ke memori utama.

Setiap kali prosesor terpaksa mengakses memori utama, diperlukan tambahan waktu akses sebesar tm(1-h). Misalnya, bila rasio kena adalah 0,85, waktu akses ke memori utama adalah 200 ns dan waktu akses ke cache adalah 25 ns, maka waktu akses rata-rata adalah 55 ns.

Bila persamaan ta disusun ulang, dapat ditulis menjadi:

ta = t c {1/k + (1-h)}

dengan K adalah rasio antara waktu akses memori utama dengan waktu akses cache (tm/tc).

Dari persamaan di atas dapat dilihat bahwa waktu akses rata-rata didominasi oleh rasio waktu akses memori utama dengan cache bila k kecil. Pada kasus di atas, dengan waktu akses memori utama 200 ns dan waktu akses cache 25 ns, maka k = 8. Rasio luput 1 prosen menyebabkan waktu akses rata-rata menjadi 27 ns, tidak jauh beda dengan waktu akses cache. Pada umumnya k berkisar antara 3-10.

1.7. Level Chace Memory

Hingga saat ini, cache memory terbagi atas tiga level yaitu L1, L2 dan L3. Cache memorymemori level 1 (L1) adalah cache memory yang terletak dalam prosesor (internal cache). Cache memory ini memiliki kecepatan akses paling tinggi dan harganya paling mahal. Ukuran memori berkembang mulai dari 8KB, 64KB dan 128KB. Cache memory level 2 (L2) memiliki kapasitas yang lebih besar yaitu berkisar antara 256KB sampai dengan 2MB. Namun, cache memory L2 ini memiliki kecepatan yang lebih rendah dari cache memory L1. Cache memory L2 terletakterpisah dengan prosesor atau disebut dengan external cache.

Gambar 1.4 : Gambar desain cache dalam sistem komputer

Sedangkan cache memory level 3 hanya dimiliki oleh prosesor yang memiliki unit lebih dari satu misalnya dualcore dan quadcore. Fungsinya adalah untuk mengontrol data yang masuk dari tembolok L2 dari masing-masing inti prosesor. Level 2 atau L2 cache merupakan bagian dari strategi penyimpanan multi level untuk meningkatkan performa komputer. Terdapat tiga levelcache yang digunakan pada komputer, yaitu L1, L2 dan L3 cache. Tiap-tiap cache tersebut menjembatani jarak (gap) diantara processor yang sangat cepat, dengan memori RAM (Random Access Memory) yang jauh lebih lambat. Sementara desainnya terus mengalami perubahan, L1cache biasanya telah terintegrasi (built in) ke dalam processor, sementara L2 cache biasanya terintegrasi pada motherboard (bersamaan dengan L2 cache). Namun, beberapa processor kini menggabungkan L2 cache serta L1 cache, dan bahkan beberapa diantaranya juga menggungkan L3 cache. Kecepatan yang paling tinggi terdapat pada L1 cache, kemudian menurun pada L2 dan L3 cache. Namun kebalikannya, semakin besar angka cache, maka semakin besar pula kapasitas penyimpanan datanya.

Gambar 1.5 : Gambar Contoh Level Cache pada Processor.

Tugas dari cache processor adalah untuk mengantisipasi data request, sehingga ketika pengguna mengakses sebuah program yang sering digunakan, sebagai contohnya, instruksi-instruksi yang dibutuhkan untuk menjalankan program tersebut telah siap digunakan, disimpan pada cache. Ketika hal ini terjadi, CPU dapat memproses request tanpa adanya jeda (delay), sehingga dapat meningkatkan performa komputer secara drastis.

CPU pertama-tama akan memeriksa L1 cache, diikuti dengan L2 dan L3 cache. Jika processor telah menemukan bit data yang dibutuhkan, maka disebut dengan cache hit. Namun jika cachetidak menyediakan bit data yang dibutuhkan, processor mendapatkan sebuah cache miss, dan data perlu ditarik dari RAM yang lebih lambat atau hard disk yang juga lebih lambat.

1.1.8. Ukuran Cache

Semakin besar kapasitas cache tidak berarti semakin cepat prosesnya, dengan ukuran besar maka akan terlalu banyak gate pengalamatannya sehingga akan memperlambat proses. Kita bisa melihat beberapa merek processor, misalnya AMD mengeluarkan processor K5 dan K6 dengan cache yang besar (1 MB) tetapi kinerjanya tidak bagus. Kemudian Intel pernah mengeluarkan processor tanpa cache untuk alas an harga yang murah, yaitu seri Intel Celeron pada tahun 1998-an hasil kinerjanya sangat buruk terutama untuk operasi data besar, floating point, dan 3D. Karena kinerja cache sangat sensitif terhadap sifat beban kerja, maka tidaklah mungkin untuk mencapai ukuran cache yang optimum. Sejumlah penelitian telah menganjurkan bahwa ukuran cache yang ideal adalah antara 1 KB dan 512 KB.

1.1.9. Ukuran Blok

Adanya sifat lokalitas referensi menyebabkan nilai ukuran blok sangatlah penting. Apabila blok berukuran besar ditransfer ke cache akan menyebabkan hit ratio mengalami penurunan karena banyaknya data yang dikirim di sekitar referensi. Tetapi bila terlalu kecil, dimungkinkan memori yang akan dibutuhkan CPU tidak tercakup. Apabila blok berukuran besar ditransfer ke cache, maka akan terjadi :

1.      Blok-blok yang berukuran lebih besar mengurangi jumlah blok yang menempati cache. Karena setiap pengambilan blok menindih isi cache yang lama, maka sejumlah kecil blok akan menyebabkan data menjadi tertindih setelah blok itu diambil.

2.      Dengan meningkatnya ukuran blok maka jarak setiap word tambahan menjadi lebih jauh dari word yang diminta, sehingga menjadi lebih kecil kemungkinannya digunakan dengan cepat

Hubungan antara ukuran blok dan hit ratio sangat rumit untuk dirumuskan, tergantung pada karakteristik lokalitas programnya dan tidak terdapat nilai optimum yang pasti telah ditemukan. Ukuran antara 4 hingga 8 satuan yang dapat dialamati (word atau byte) cukup beralasan untuk mendekati nilai optimum.

MAPPING CACHE MEMORY

2.1       Mapping (Pemetaan)

Saluran cache lebih sedikit dibandingkan dengan blok memori utama sehingga diperlukan algoritma untuk pemetaan blok-blok memori utama ke dalam saluran cache. Selain itu, diperlukan juga alat untuk menentukan blok memori utama mana yang sedang memakai saluran cache. Pemilihan fungsi pemetaan akan menentukan bentuk organisasi cache. Terdapat tiga metode yang digunakan yaitu :

1.      Pemetaan Langsung (Direct Mapping)

Pemetaan langsung adalah teknik yang paling sederhana, yaitu teknik ini memetakan blok memori utama hanya ke sebuah saluran cache saja. Jika suatu block ada di cache, maka tempatnya sudah tertentu. Keuntungan dari direct mapping adalah sederhana dan murah. Sedangkan kerugian dari direct mapping adalah suatu blok memiliki lokasi yang tetap (jika program mengakses 2 blok yang di map ke line yang sama secara berulang-ulang, maka cache-miss sangat tinggi).

Berikut penjelasan lebih detail :

  Setiap blok pada main memory dipetakan dengan line tertentu pada cache. i = j modulo C di mana i adalah nomor line pada cache yang digunakan untuk meletakkan blok main memory ke-j.

  Jika M = 64 dan C = 4, maka pemetaan antara line dengan blok menjadi

seperti berikut :

Line 0 can hold blocks 0, 4, 8, 12, ...

            Line 1 can hold blocks 1, 5, 9, 13, ...

            Line 2 can hold blocks 2, 6, 10, 14, ...

            Line 3 can hold blocks 3, 7, 11, 15, ...

  Pada cara ini, address pada main memory dibagi 3 field atau bagian, yaitu:

o    Tag identifier.

o    Line number identifier

o    Word identifier (offset)

  Word identifier berisi informasi tentang lokasi word atau unit addressable lainnya dalam line tertentu pada cache.

  Line identifier berisi informasi tentang nomor fisik (bukan logika) line pada chace

  Tag identifier disimpan pada cache bersama dengan blok pada line.

o   Untuk setiap alamat memory yang dibuat oleh CPU, line tertentu yang menyimpan copy alamat tsb ditentukan, jika blok tempat lokasi data tersebut sudah dikopi dari main memory ke cache.

o   Tag yang ada pada line akan dicek untuk melihat apakah benar blok yang dimaksud ada line tsb.

Gambar 2.1 : Gambar Organisasi Direct Mapping.

Keuntungan Menggunakan Direct Mapping antara lain :

  Mudah dan Murah diimplementasikan

  Mudah untuk menentukan letak salinan data main memory pada chace.

Kerugian menggunakan Direct Mapping antara lain :

  Setiap blok main memory hanya dipetakan pada 1 line saja.

  Terkait dengan sifat lokal pada main memory, sangat mungkin mengakses blok yang dipetakan pada line yang sama pada cache. Blok seperti ini akan menyebabkan seringnya sapu masuk dan keluar data ke/dari cache, sehingga hit ratio mengecil. Hit ratio adalah perbandingan antara jumlah ditemukannya data pada cache dengan jumlah usaha mengakses cache.

Gambar 2.2 : Gambar Contoh Pengalamatan Direct Mapping.

Ringkasan direct mapping nampak pada tabel berikut:

Item	Keterangan
Panjang alamat	(s+w) bits
Jumlah unit yang dapat dialamati	2s+w words or bytes
Ukuran Bloks sama dengan ukuran Line	2w words or bytes
Jumlah blok memori utama	2s+ w/2w = 2s
Jumlah line di chace	M = 2r
Besarnya tag	(s - r) bits

2.      Pemetaan Asosiatif (Associative Mapping)

Pemetaan asosiatif mengatasi kekurangan pemetaan langsung dengan cara mengizinkan setiap blok memori utama untuk dimuatkan ke sembarang saluran cache. Dengan pemetaan assosiatif, terdapat fleksibilitas penggantian blok ketika blok baru dibaca ke dalam cache. Kekurangan pemetaan asosiatif yang utama adalah kompleksitas rangkaian yang diperlukan untuk menguji tag seluruh saluran cache secara parallel, sehingga pencarian data di cache menjadi lama.

  Memungkinkan blok diletakkan di sebarang line yang sedang tidak terpakai.

  Diharapkan akan mengatasi kelemahan utama Direct Mapping.

  Harus menguji setiap cache untuk menemukan blok yang diinginkan.

o   Mengecek setiap tag pada line

o   Sangat lambat untuk cache berukuran besar.

  Nomor line menjadi tidak berarti. Address main memory dibagi menjadi 2 field saja, yaitu tag dan word offset.

Gambar 2.3 : Gambar Organisasi Associative Mapping.

  Melakukan pencarian ke semua tag untuk menemukan blok.

  Cache dibagi menjadi 2 bagian :

o   lines dalam SRAM

o   tag dalam associative memory

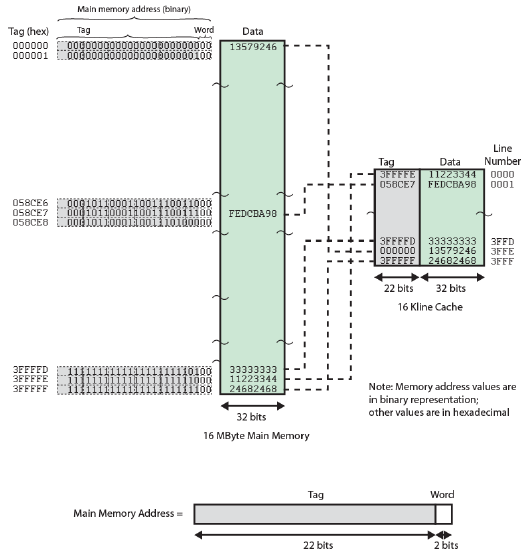

Gambar 2.4 : Gambar Contoh Pengalamatan Associative Mapping

Keuntungan Associative Mapping : Cepat dan fleksibel.

Kerugian Associative Mapping : Biaya Implementasi, misalnya untuk cache ukuran 8 kbyte dibutuhkan 1024 x 17 bit associative memory untuk menyimpan tag identifier.

Ringkasan Associative Mapping nampak pada tabel berikut:

Item	Keterangan
Panjang alamat	(s+w) bits
Jumlah unit yang dapat dialamati	2s+w words or bytes
Ukuran Bloks sama dengan ukuran Line	2w words or bytes
Jumlah blok memori utama	2s+ w/2w = 2s
Jumlah line di chace	Undetermined
Besarnya tag	s bits

3.      Pemetaan Asosiatif Set (Set Associative Mapping)

Pada pemetaan ini, cache dibagi dalam sejumlah sets. Setiap set berisi sejumlah line. Pemetaan asosiatif set memanfaatkan kelebihan-kelebihan pendekatan pemetaan langsung dan pemetaan asosiatif.

  Merupakan kompromi antara Direct dengan Full Associative Mapping.

  Membagi cache menjadi sejumlah set (v) yang masing-masing memiliki sejumlah line (k)

  Setiap blok dapat diletakkan di sebarang line dengan nomor set: nomor set = j modulo v

Gambar 2.5 : Gambar Organisasi K-Way Set Associative Mapping.

  Jika sebuah set dapat menampung X line, maka cache disebut memiliki X way set associative cache.

  Hampir semua cache yang digunakan saat ini menggunakan organisasi 2 atau 4-way set associative mapping.

Gambar 2.6 : Gambar Contoh Pengalamatan 2-Way Associative Mapping.

Keuntungan menggunakan Set Associative Mapping antara lain:

 Setiap blok memori dapat menempati lebih dari satu kemungkinan nomor line

(dapat menggunakan line yang kosong), sehingga thrashing dapat diperkecil

Jumlah tag lebih sedikit (dibanding model associative), sehingga jalur untuk melakukan

perbandingan tag lebih sederhana.

Ringkasan Set Associative Mapping nampak pada tabel berikut:

Item	Keterangan
Panjang alamat	(s+w) bits
Jumlah unit yang dapat dialamati	2s+w words or bytes
Ukuran Bloks sama dengan ukuran Line	2w words or bytes
Jumlah blok memori utama	2d
Jumlah line dalam set	k
Jumlah set	V=2d
Jumlah line di chace	Kv = k*2d
Besarnya tag	( s – d )bits

2.2       Algoritma Penggantian

Algoritma penggantian adalah suatu mekanisme pergantian blok-blok dalam memori cache yang lama dengan data baru. Dalam pemetaan langsung tidak diperlukan algoritma ini, namun dalam pemetaan assosiatif dan asosiatif set, algoritma ini mempunyai peranan penting untuk meningkatkan kinerja cache memori.

Banyak algoritma penggantian yang telah dikembangkan, algoritma yang paling efektif adalah Least Recently Used (LRU), yaitu mengganti blok data yang terlama berada dalam cache dan tidak memiliki referensi. Algoritma lainnya adalah First In First Out (FIFO), yaitu mengganti blok data yang awal masuk. Kemudian Least Frequently Used (LFU) adalah mengganti blok data yang mempunyai referensi paling sedikit. Teknik lain adalah algoritma Random, yaitu penggantian tidak berdasarkan pemakaian datanya, melainkan berdasar slot dari beberapa slot kandidat secara acak.

2.3       Write Policy

Apabila suatu data telah diletakkan pada cache maka sebelum ada penggantian harus dicek apakah data tersebut telah mengalami perubahan. Apabila telah berubah maka data pada memori utama harus di-update. Masalah penulisan ini sangat kompleks, apalagi memori utama dapat diakses langsung oleh modul I/O, yang memungkinkan data pada memori utama berubah,lalu bagaimana dengan data yang telah dikirim pada cache? Tentunya perbedaan ini menjadikan data tidak valid.

Teknik yang dikenal diantaranya, write through, yaitu operasi penulisan melibatkan data pada memori utama dan sekaligus pada cache memori sehingga data selalu valid. Kekurangan teknik ini adalah menjadikan lalu lintas data ke memori utama dan cache sangat tinggi sehingga mengurangi kinerja system, bahkan bisa terjadi hang.

Teknik lainyya adalah write back, yaitu teknik meminmasi penulisan dengan cara penulisan pada cache saja. Pada saat akan terjadi penggantian blok data cache maka baru diadakan penulisan pada memori utama. Masalah yang timbul adalah manakala dat di memori utama belum di-update telah diakses modul I/O sehingga data di memori utama tidak valid.

Penggunaan multi cache terutama untuk multi prosesor akan menjumpai masalah yang lebih kompleks. Masalah validasi data tidak hanya antara cache dan memori utama saja, namun antar cache juga harus diperhatikan. Pendekatan penyelesaian masalah yang dapat dilakukan adalah dengan :

Bus Watching with Write Through. Yaitu setiap cache controller akan memonitoring bus alamat untuk mendeteksi adanya operasi tulis. Apabila ada operasi tulis di alamat yang datanya digunakan bersama maka cache controller akan menginvalidasi data cache-nya.

Hardware Transparency. Yaitu adanya perangkat keras tambahan yang menjamin semua updating data memori utama melalui cache direfleksikan pada seluruh cache yang ada.

Non Cacheable Memory. Yaitu hanya bagian memori utama tertentu yang digunakan secara bersama. Apabila ada pengaksesan data yang tidak di-share merupakan kegagalan cache.

2.4     Miss Cache

Saat miss menulis, anda bisa punya pilihan antara membawa blok ke cache (writeallocate) atau tidak (write-no-allocate). Saat miss membaca, anda selalu membawa blok ke cache(lokalitas spasial atau temporal) - blok mana yang diganti:

   tidak ada pilihan untuk direct-mapped cache

   memilih secara acak way yang akan diganti

   mengganti way yang paling jarang dipakai (LRU)

   penggantian FIFO (round-robin)

Tipe miss cache adalah sebagai berikut:

   Miss wajib: terjadi saat pertama kali word memori diakses. Merupakan miss untuk cache yang infinit.

   Miss kapasitas: terjadi karena program menyentuh banyak word yang lain sebelum menyentuh ulang word yang sama. Merupakan miss untuk cache fullyassociative.

   Miss konflik: terjadi karena dua work dipetakan ke lokasi yg sama di cache. Merupakan missyang terjadi ketika berganti dari cache fully-associative ke direct-mapped.
